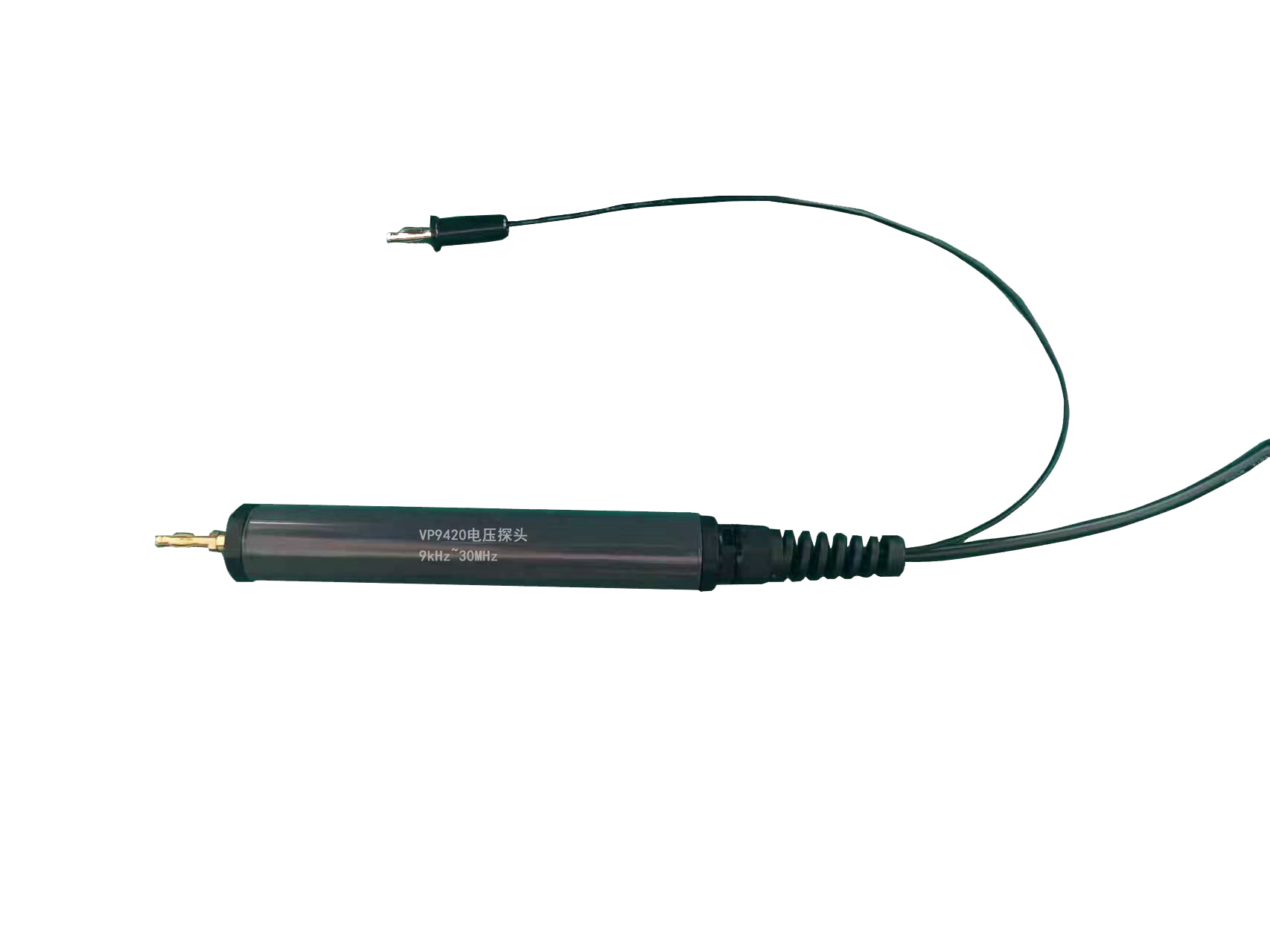

产品详细介绍：
主要技术参数：
频率范围：9kHz~30MHz 探头输入阻抗：1.5kΩ||4pF 电压范围：射频信号<30V
AC 50Hz,<3kV DC: <4.4kV 探头系数：30dB±1dB（20kHz~30MHz） 探头耦合电容：10nF 输出阻抗： 50Ω （SWR<1.2） 输出接口：N头，线长1.5m 探头接头：4mm插头
外型尺寸：160mmX25mm 重量： 150g
警告：探头应由专业人员使用，检查是否正确接地。
操作时，应注意不要去触摸探针（有防护管）部分，以防触电。
探头系数 ： 在用此设备时，应按此图系数进行补偿，30kHz以上系数为30dB,
30kHz 以下，应按图上系数；
表 1 分压系数 Voltage division factor
|
频率
|
分压系数
|
频率
|
分压系数
| |
Frequency
|
VDF
|
Frequency
|
VDF
| |
(MHz)
|
（dB）
|
(MHz)
|
（dB）
| |
0.009
|
33.20
|
8.00
|
29.86
| |
0.05
|
29.88
|
10.00
|
29.86
| |
0.07
|
29.82
|
12.00
|
29.87
| |
0.10
|
29.80
|
15.00
|
29.87
| |
0.30
|
29.80
|
18.00
|
29.86
| |
0.50
|
29.84
|
20.00
|
29.86
| |
0.80
|
29.80
|
22.00
|
29.84
| |
1.00
|
29.81
|
25.00
|
29.80
| |
3.00
|
29.81
|
28.00
|
29.73
| |
5.00
|
29.83
|
30.00
|
29.65
|
探头功能检测 ：
对探头进行功能验证，可以用矢量网分析仪，或带跟踪源的频谱仪。 两端口校准后，在仪器射频输出端接线，并在线终端连接一个50 Ω的 无感精密电阻(50Ω 负载)，然后将探头与负载芯线进行连接，读到的数值 即为此电压探头的系数。 |
