KH3766型人工电源网络说明书

人工电源网络（也称电源阻抗稳定网络）应能在射频范围内向被测设备提供一个稳定的阻抗，并将被测设备与电网上的高频干扰隔离开，然后将干扰电压耦合到接受机上。

人工电源网络对每根电源线提供三个端口，分别为供电电源输入端、到被测设备的电源输出端和连接测量设备的干扰输出端。

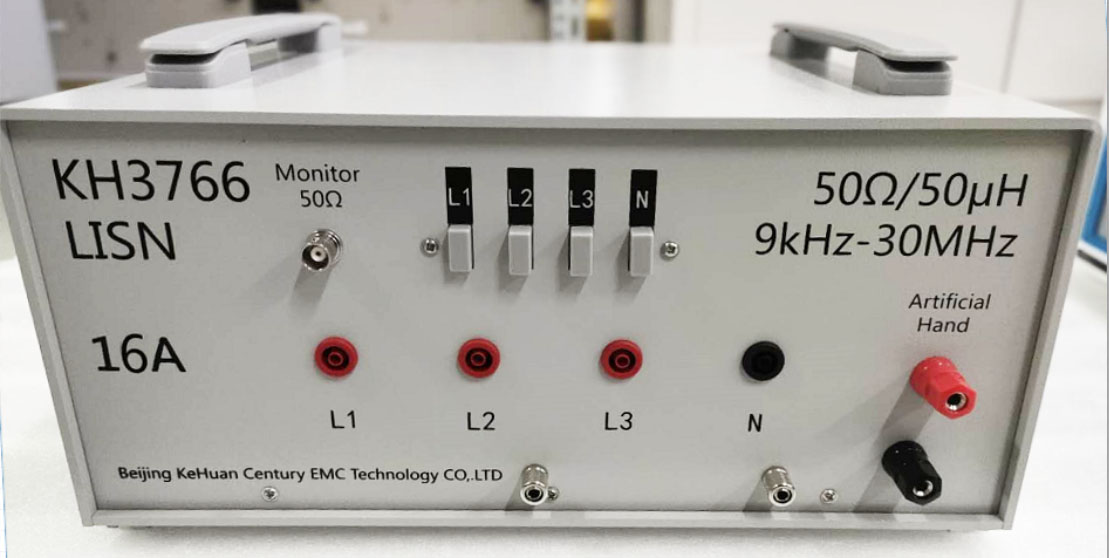

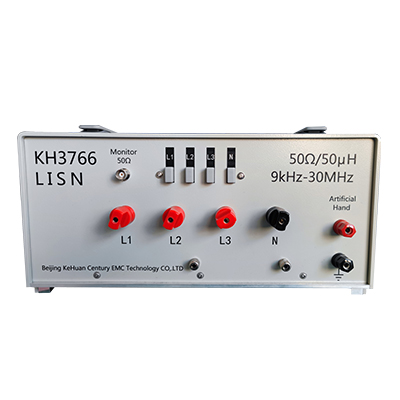

KH3766型人工电源网络面板示意图：

1. 接口示意图

   1. 干扰输出转换开关；

   2. 被测设备的干扰输出端（连接到接收机的输入端）；

   3. 三相接口；

   4. 模拟手；

   5. 接地端；

2. 主要技术指标：

   1. 频率范围：9kHz~30MHz；

   2. 阻抗精度：±20%；

   3. 额定电流：16A / 32A；

   4. 耐压：450V AC 50-60Hz 600VDC

   5. 干扰输出端为BNC插座；

   6. 体积：347mm×347mm×165mm；

   7. 重量：约15Kg。

使用步骤：

1. 把人工电源网络、测试接收机的地线连接起来，接地；

2. 把人工电源网络和电网连接起来；

3. 接上被测设备；

4. 连接上人工电源网络和测试接收机。

5. 按键选定被测线
